螺杆风机厂家在介绍真空系统元件过程中,其中关于真空阀门涉及了不少。像止回阀、蝶阀、安全阀等,今天我们继续了解下调节阀。
调节阀也叫控制阀,是通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量的一种阀门装置。它的应用相当广泛,石油石化、能源化工、冶金、制药、水处理等各个领域,只要涉及到管路与流体控制,就会使用到调节阀。
调节阀是一个很大的分类,此前介绍过的蝶阀其实也算是调节阀中的一种。因此其具体的分类也很多。螺杆风机厂家小编先从它的组成说起。

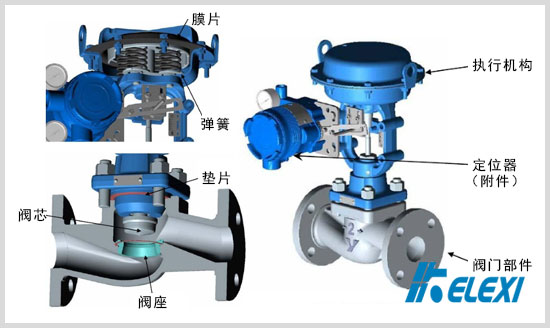

调节阀的组成可以简单的概括为执行机构与阀门部件两部分:前者是调节阀的控制装置,它按信号的大小产生不同的推力推动推杆位移,从而带动阀芯动作;后者是调节阀的调节部分,由阀芯的动作改变节流面积,实现调节。简单的组成示意如下图:
按执行机构使用的动力来区分,调节阀可以分为气动调节阀、电动调节阀以及液动调节阀,其中气动调节阀下又分气动薄膜式与气动活塞式等;
如果按执行机构的运动方式可以分为直行程调节阀与角行程调节阀。它们其中又包括各种形式的调节阀,下面还会提到。
如果按照调节阀的阀体种类来区分,类别更多,如直通单座阀、直通双座阀、隔膜阀、套筒阀、角形阀、三通阀、蝶阀、球阀、偏心旋转阀等。这里面列出的几类调节阀中,其中蝶阀、球阀以及偏心旋转阀又属于上面所说的角行程调节阀,其余的均是直行程调节阀。
按照流量特性,则阀可以分为线性阀、等百分比阀和快开阀等。此外还有根据阀芯的导向方式不同、阀体是否分离等等来区分,螺杆风机厂家就不一一列举了。
反映调节阀性能特点的技术参数主要包括5个方面:1、流量特性,反映的是调节阀开度与流量的变化关系;2、可调范围R,反映的是调节阀控制的流量范围;3、小开度工作性能;4、流量系数 KV,它表示通过阀流量的能力;5、调节速度(响应速度),它反映的是调节阀要满足系统要求所需的阀动作速度。不同种类的调节阀,性能各异,因此在选型过程中需要予以考虑,同时还有需要考虑耐磨耐腐性能、温度压力对阀体材料的影响等等。
