今天干式螺杆真空泵厂家珂勒曦为大家介绍的是容积式真空泵中的罗茨真空泵。作为一种大抽速泵种，广泛应用与冶金、石油化工、轻工造纸、电工电子等领域。赶快跟随干式螺杆真空泵厂家珂勒曦来了解一下吧。

一、罗茨真空泵类型

罗茨真空泵，简称罗茨泵，属容积式真空泵中的变容式真空泵。它是由罗茨鼓风机演化而来。

罗茨真空泵根据工作压力范围较宽，横跨低中高三个真空领域，按其工作压力不同可分为低罗茨真空泵、中真空罗茨真空泵以及高真空多级罗茨真空泵。低真空泵罗茨泵包括直排大气型的干式罗茨真空泵与湿式罗茨真空泵。

罗茨真空泵可以在高速下运转，泵的抽速很高，最高可达100000m³/h。

二、罗茨真空泵的原理与结构特点

1、罗茨真空泵的原理

与罗茨鼓风机一样，罗茨真空泵是利用一对形状对称的转子的反向运动来改变容积达到抽气的目的。其工作原理如下图：

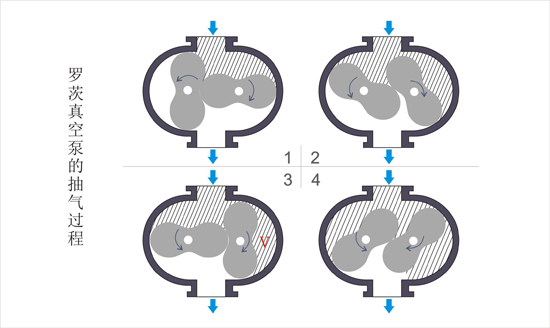

图一：罗茨真空泵的抽气过程

由上图可以看出，在转子的旋转过程中，被抽气体从上方吸气口进入泵腔，并被封闭在吸气腔V之内。在吸气腔V空间内，气体并未被压缩，当转子顶部转过排气口边缘时，V空间与排气侧相通。由于排气侧气体压力较高，有部分高压气体返流到V空间内，是泵腔内的压力突然升高到排气压力，形成外压缩过程。转子继续旋转时，被抽气体被排除泵外。两个转子的不断运转，即实现了罗茨真空泵的抽气过程。转子主轴旋转一周，共排除4个V容积的气体。

2、罗茨真空泵的结构特点

罗茨真空泵的转子为一对形状相同的对称转子。常见的转子形状有两叶、三叶和四叶，三叶型又可分为直叶型和扭叶型。转子彼此朝相反方向旋转，由轴端齿轮驱动同步转动；转子间彼此无接触，其间通常有0.15～1mm的间隙，泵腔依靠间隙的来密封。直排大气型罗茨泵因需要允许更大压差，因此在转子间隙结构上要大于其他罗茨真空泵，以此来抵御温升带来的膨胀，并配备水冷或气冷。

由于罗茨真空泵泵腔内无摩擦，转子可高速运转，一般为1500～3000r/min。和螺杆式真空泵一样，干式罗茨真空泵不必用油润滑，可实现无油清洁的抽气过程，泵的润滑部位仅限于轴承和齿轮及动密封处。由于泵没有往复运动，运行平稳转速高，可获得大抽速。

目前国内外的罗茨泵多数为卧式结构，泵的进气口在上，排气口在下，这样的设计重心低，高速运转时稳定性更好。

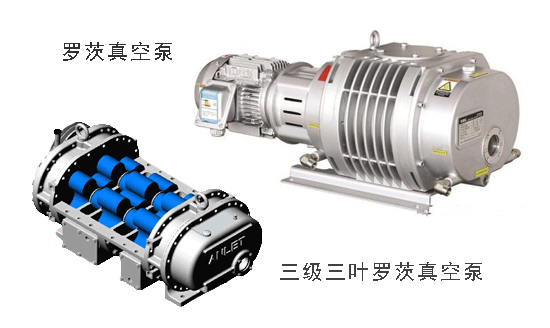

图二：普通罗茨真空泵与三级三叶型罗茨真空泵

3、多级罗茨真空泵

多级罗茨真空泵是指在转子轴上串联了多级罗茨型转子（图二），各级转子间通过中间壁隔离，形成独立的泵腔。各泵腔之间通过上一级的进气口和下一级的排气口间的气流通道相连。气体经过多级转子的多道压缩后，可以实现更高压缩比与真空度。虽然多级罗茨真空泵无法实现比单级更高的抽速，但它可以作为主泵直排大气而无需前级泵，同时实现较高真空度。多级罗茨泵需要在高压端实施气冷。

三、罗茨真空泵的特点与应用要点

根据罗茨真空泵的原理与结构，可以发现罗茨真空泵具有下述优点：

1、宽压力范围，大抽速，抽气速率30～20000L/s。

2、泵腔及转子之间存在间隙，无摩擦，干式无油，对被抽气体中的灰尘，水蒸汽不敏感。

3、转子对称、易加工，动平衡较好，运转时的振动小、噪声低。

4、结构紧凑，占地面积小。

在实际应用中，普通罗茨真空泵一般与前级泵组成真空机组使用；在中真空范围，常作为机械增压泵使用；双级或多级罗茨真空泵机组可获得高真空；对于干式清洁无油的抽气系统多用气冷式罗茨真空泵机组；而对于含水蒸气的介质环境，则多用湿式罗茨真空泵。
